제품구분
제품코드
제품명
기본도수범위
Sph
Cyl
Add
개인별맞춤단초점
Atoric
ATSV-HRUW
Liberty 1.50
+9.50~ -11.00
0.00~ -4.00
N~
ATSV-HIUW
Liberty 1.60
+11.0~ -13.00
0.00~ -4.00
N~
ATSV-SIUW
Liberty 1.67
+12.00~ -14.00
0.00~ -4.00
N~
ATSV-SSUB
Liberty SenSensors Brown
+7.50~ -9.00
0.00~ -4.00
N~
ATSV-SSUG
Liberty SenSensors Grey
+7.50~ -9.00
0.00~ -4.00
N~
ATSV-HRTG
Liberty Transitions NG 1.5 Grey
+7.00~-8.25
0.00~ -4.00
N~
ATSV-HRTB
Liberty Transitions NG 1.5 Brown
+7.00~-8.25
0.00~ -4.00
N~
ATSV-HR5G
Liberty Transitions V 1.5 Grey
+7.00~-8.25
0.00~ -4.00
N~
ATSV-HR5B
Liberty Transitions V 1.5 Brown
+7.00~-8.25
0.00~ -4.00
N~
ATSV-HI5G
Liberty Transitions V 1.6 Grey
+9.50~ -13.0
0.00~ -4.00
N~
ATSV-HI5B
Liberty Transitions V 1.6 Brown
+9.50~ -13.0
0.00~ -4.00
N~
ATSV-HRPG
Liberty Polarized 1.5 Grey
+7.00~ -6.75
0.00~ -4.00
N~
ATSV-HRPB
Liberty Polarized 1.5 Brown
+7.00~ -6.75
0.00~ -4.00
N~
ATSV-HIPG
Liberty Polarized 1.6 Grey
+7.75~ -10.0
0.00~ -4.00
N~
ATSV-HIPB
Liberty Polarized 1.6 Brown
+7.75~ -10.0
0.00~ -4.00
N~
Atoric Sports
AXSV-HRUW
Liberty Xtream1.50
+3.00~ -5.00
0.00~ -4.00
N~
AXSV-HIUW
Liberty Xtream 1.60
+3.00~ -6.00
0.00~ -4.00
N~
AXSV-SIUW
Liberty Xtream 1.67
+3.00~ -7.00
0.00~ -4.00
N~
AXSV-SSUB
Liberty Xtream SunSensors Brown
+3.00~ -5.50
0.00~ -4.00
N~
AXSV-SSUG
Liberty Xtream SunSensors Grey
+3.00~ -5.50
0.00~ -4.00
N~
AXSV-HR5G
Liberty Xtream Transitions V 1.5 Grey
+3.00~ -5.00
0.00~ -4.00
N~
AXSV-HR5B
Liberty Xtream Transitions V 1.5 Brown
+3.00~ -5.00
0.00~ -4.00
N~
AXSV-HRPG
Liberty Xtream Polarized 1.5 Grey
+3.00~ -5.00
0.00~ -4.00
N~
AXSV-HRPB
Liberty Xtream Polarized 1.5 Brown
+3.00~ -5.00
0.00~ -4.00
N~
AXSV-HIPG
Liberty Xtream Polarized 1.6 Grey
+3.00~ -6.00
0.00~ -4.00
N~
AXSV-HIPB
Liberty Xtream Polarized 1.6 Brown
+3.00~ -6.00
0.00~ -4.00
N~
BP12-HRUW
Freedom-12 1.50
+10.00~ -8.00
0.00~ -4.00
0.75~3.50
BP12-HIUW
Freedom-12 1.60
+11.00~ -10.00
0.00~ -4.00
0.75~3.50
BP12-SIUW
Freedom-12 1.67
+12.00~ -12.00
0.00~ -4.00
0.75~3.50
BP12-HR5G
Freedom-12 Transitions V 1.5 Grey
+7.00~-8.25
0.00~ -4.00
0.75~3.50
BP12-HR5B
Freedom-12 Transitions V 1.5 Brown
+7.00~-8.25
0.00~ -4.00
0.75~3.50
BP12-HI5G
Freedom-12 Transitions V 1.6 Grey
+11.00~ -10.00
0.00~ -4.00
0.75~3.50
BP12-HI5B
Freedom-12 Transitions V 1.6 Brown
+11.00~ -10.00
0.00~ -4.00
0.75~3.50
BP12-SSUB
Freedom-12 SunSensors Brown
+7.50~ -9.00
0.00~ -4.00
0.75~3.50
BP12-SSUG
Freedom-12 SunSensors Grey
+7.50~ -9.00
0.00~ -4.00
0.75~3.50
BP12-HRPG
Freedom-12 Polarized 1.5 Grey
+7.00~ -6.75
0.00~ -4.00
0.75~3.50
BP12-HRPB
Freedom-12 Polarized 1.5 Brown
+7.00~ -6.75
0.00~ -4.00
0.75~3.50
BP12-HIPG
Freedom-12 Polarized 1.6 Grey
+7.75~ -10.0
0.00~ -4.00
0.75~3.50
BP12-HIPB
Freedom-12 Polarized 1.6 Brown
+7.75~ -10.0
0.00~ -4.00
0.75~3.50
BP14-HRUW
Freedom-14 1.50
+10.00~ -8.00
0.00~ -4.00
0.75~3.50
BP14-HIUW
Freedom-14 1.60
+11.00~ -10.00
0.00~ -4.00
0.75~3.50
BP14-SIUW
Freedom-14 1.67
+12.00~ -12.00
0.00~ -4.00
0.75~3.50
BP14-HR5G
Freedom-14 Transitions V 1.5 Grey
+7.00~-8.25
0.00~ -4.00
0.75~3.50
BP14-HR5B
Freedom-14 Transitions V 1.5 Brown
+7.00~-8.25
0.00~ -4.00
0.75~3.50
BP14-HI5G
Freedom-14 Transitions V 1.6 Grey
+11.00~ -10.00
0.00~ -4.00
0.75~3.50
BP14-HI5B
Freedom-14 Transitions V 1.6 Brown
+11.00~ -10.00
0.00~ -4.00
0.75~3.50
BP14-SSUB
Freedom-14 SunSensors Brown
+7.50~ -9.00
0.00~ -4.00
0.75~3.50
BP14-SSUG
Freedom-14 SunSensors Grey
+7.50~ -9.00
0.00~ -4.00
0.75~3.50
BP14-HRPG
Freedom-14 Polarized 1.5 Grey
+7.00~ -6.75
0.00~ -4.00
0.75~3.50
BP14-HRPB
Freedom-14 Polarized 1.5 Brown
+7.00~ -6.75
0.00~ -4.00
0.75~3.50
BP14-HIPG
Freedom-14 Polarized 1.6 Grey
+7.75~ -10.0
0.00~ -4.00
0.75~3.50
BP14-HIPB
Freedom-14 Polarized 1.6 Brown
+7.75~ -10.0
0.00~ -4.00
0.75~3.50


프리폼이라는 용어는 원래 글라스 몰드의 안쪽면(Concave)을 새로운 방식으로 가공하는 기술을 일컫는 용어였으나
지금은 이러한 기술을 적용하여 생산한 렌즈를 부를 때 사용되고 있습니다.

대부분의 누진다초점렌즈는 플라스틱으로 만들어지고 있는데, 렌즈의 바깥면(Convex)에 누진을 형성시키고 있습니다.
플라스틱 누진다초점렌즈 반제품을 캐스팅 할 때, Convex면을 만드는 유리 몰드에 도수가 끊임없이 부드럽게 변하는
누진 커브를 만들고, 이 유리몰드에 모노머를 캐스팅, 중합을 시키면 누진면이 형성됩니다.
따라서 누진렌즈를 생산하는데 있어서 가장 복잡하고도 중요한 과정이 누진면을 형성하는 유리몰드를 만드는 공정이
라고 할 수 있습니다.
유리몰드에 곡률반경(Radius)이 끊임없이 변하는 누진면을 가공해 내기 위해서는 컴퓨터가 가공상의 수치제어를 하는
새로운 타입의 CNC Generator가 개발되어야만 했고, 이러한 새로운 가공기술이 Rx렌즈에 적용된 것이 프리폼이라고
불리웁니다.



종래의 렌즈는 렌즈면을 형성시키기 위하여 링처럼 생긴 다이아몬드 휠을 사용하고,X 및 Y축 만을 제어할 수 밖에 없는
제너레이터를 사용하기 때문에 생산할 수 있는 면이 항상 모든 Radius값이 동일한 구면(Sphere)에 지나지 않았습니다.
그러나 프리폼 Generator는 렌즈 또는 몰드면의 한점 한점 상에 커브를 다르게 줄 수 있는 정밀한 다이아몬트 툴을 사용
하고 있고 이 다이아몬드 툴이 정확하고 올바른 수치제어 컴퓨터 소프트웨어를 만나 아무리 복잡한 다중 커브를 가진
렌즈면이라도 가공할 수 있게 되었습니다.

자유면 성형기술(Free-form surfacing technology)을 실현시키기 위하여 당사는 개인별 누진렌즈 설계 소프트웨어,
3차원 자유곡면 성형가공기술, 3차원 자유곡면 연마가공기술 및 3차원 레이져 가공기술 및 그 실현을 위한 최첨단의
장비들을 갖추고 있습니다.



프리폼기술로 생산되는 렌즈는 종래의 생산방식으로는 결코 이루어낼 수 없는 아래와 같은 장점이 있습니다.


* 각각의 고객의 개인적인 데이터를 활용하여 오직 그 고객을 위해서만 존재하는 개인별 맞춤 설계의 렌즈를
만들 수 있습니다.
단언컨데, 지금까지의 거의 모든 RX렌즈는 진정한 의미의 RX렌즈가 아닙니다. 내원하는 고객이 굴절 이상을
가진 경우, 그리고 그 고객이 노안이 있는 경우라면, 기존 렌즈의 경우 구면 도수, 실린더 도수, 프리즘 및
가입도만을 처방으로부터 반영하였으나, 개인별 맞춤렌즈의 경우 CVD, 프레임의 Pantascopic Angle,
안면경사각 등과 같은 개인의 기호 또는 개인의 생체학적 특성등이 모두 반영된 실질적인 의미의 개인별
맞춤형 렌즈가 가능하게 되는 것입니다.

* 렌즈의 내측면에 하나의 렌즈가 가지는 모든 커브를 분산하여 누진설계를 적용하였습니다.
즉, 내면이 비구면(Aspherical, 난시있는 경우 Atorical)입니다. 기존의 모든 누진렌즈는 외면이 구면 또는
비구면으로, 내면은 모두 구면상태로 가공됩니다. 내면 분산 누진 설계는 기존의 모든 누진렌즈
(렌즈의 바깥면(Convex)에 누진설계를 한 기존의 거의 모든 누진다초점렌즈)와 비교했을 때, 렌즈의 원용부를
Atoric화 하였기 때문에 왜곡없이 더 넓은 원용부를 만들어 낼 수 있습니다.
이해를 돕기 위하여 원용부 자체가 일반적인 단초점렌즈라고 가정한다면,
내면비구면(Aspheric이 난시에 적용되었다고 생각하면 이해가 쉬울 것입니다.) 렌즈가 내면이 구면인 렌즈에
비하여 주변부가 마치 렌즈의 광학적 중심을 통과해서 보는 것처럼 또렷하고 깨끗한 시야를 갖는 것과 동일한
이치입니다. 더욱이 누진렌즈는 설계상 주변부의 수차는 필연적으로 발생할 수 밖에 없는데, 기존 내면 구면
가공 렌즈는 이미 바깥면(Convex)에 누진설계가 완료되어 있고, 바깥면에 형성된 도수 기준으로 안쪽 안쪽면(Concave)을
구면으로 가공하기 때문에 이러한 수차를 제거시킬 수 없지만, 프리폼누진렌즈는 한점 한점에 대해서 이러한
수차를 제거 또는 최소화 할 수 있습니다.
예를 들면, Rx렌즈의 도수가 S-6.00 C-200을 가공한다고 하면, 두개의 주경선을 같게 될 것인바,
바깥쪽이 구면이자 안쪽 역시 구면으로 가공한 렌즈는 말할 것도 없고, 요즘의 전면 비구면 누진렌즈의 경우라도
하나의 주경선이 중화된다 하더라도, 다른 하나의 주경선은 여전히 중화되지 못하고 남아 있게 됩니다. 안쪽면이
비구면이면, 바깥쪽에 중화되지 못한 주경선의 수차는 안쪽면의 비구면가공에 의해서 중화되는 것입니다.

* 프리폼 누진렌즈는 기존의 내면을 구면으로 면가공하는 누진이 아니라, 각각의 지점을 점가공합니다.
면가공을 하는 렌즈는 필연적으로 Elliptical Error를 가질 수 밖에 없습니다. 즉, 시선이 통과하는 렌즈면에
(그 양이 적다고 하더라도) 설계상 의도되지 않는 프리즘을 발생시킵니다. 그러나 프리폼 누진렌즈는 점 가공을
하기 때문에 이 Elliptical Error가 가장 최소화 됩니다. 면가공은 X축과 Y축만을 제어하는 2차원의 가공방식을
사용하고, 점가공은 X, Y, Z축 모두를 제어하는 3차원의 가공방식을 사용하기 때문에 점가공이 가능합니다.

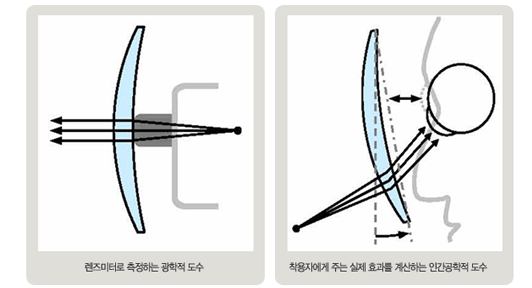

개인별 체형, 시습관, 안경테구조 등 착용조건 뿐만 아니라 원방시/근방시등 시선에 따라 착용자에게 실제 효과를 주는
렌즈도수는 단순히 렌즈미터로 측정되는 광학적 도수와 많은 차이가 있습니다.

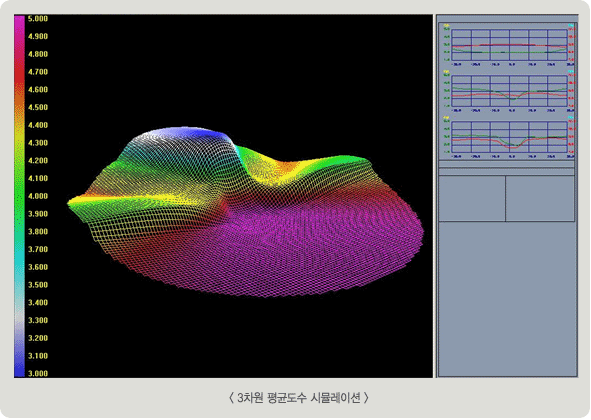

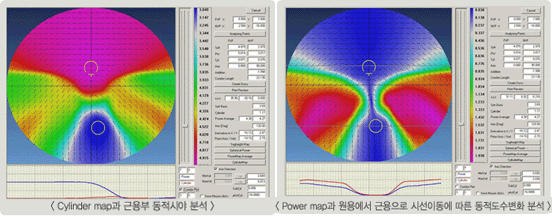

개인별 맞춤 렌즈 시스템은 개인별 인간공학적 요소, 처방도수, 렌즈디자인과 시선추적시뮬레이션을 통해 최적의 렌즈를
설계하여 구현하는 혁신적 렌즈제조 시스템 입니다.






SPH

CYL

Axis

Prism

OD

-5.00

-1.50

70

0

OS

-6.00

-2.00

45

0



개인별파라미터

렌즈측면경사각 :10도

렌즈안면경사각 :7도

처방CVD :13.5mm

착용CVD: 12.0mm

렌즈굴절율 : 1.60

베이스커브 : 1.00







SPH

CYL

Axis

Prism

OD

-4.75

-1.62

68

0.12 BI

OS

-5.87

-1.62

47

0.12 BI



개인별맞춤 누진렌즈는 처방전, 누진설계와 개인별 착용조건을 파라미터로하여 최적화를 위한 계산을거쳐서 원래의
처방과는 다소 상이한 새로운 목표도수를 산출하게 됩니다.
목표도수는 렌즈포장봉투에 원처방도수와 함께 표시되어 있으며, 이 목표도수를 생산함에 있어서 도수의 허용오차는
국제규격인 ISO8980을 만족하도록 관리되고 있습니다.
즉, 목표도수 기준으로 일반적인 도수범위의 경우 목표도수 +/- 0.12D로 관리되고 있습니다.
목표도수의 측정은 렌즈표면에 잉크로 인쇄된 원용도수확인부와 근용도수확인부에서만 측정이 가능하며, 렌즈표면을
10만개 이상의 작은 면으로 분해하여 계산/가공되었기 때문에 일반 렌즈미터로는 지정된 도수측정부에서만 정확한
도수 측정이 가능합니다.
